Datenblatt

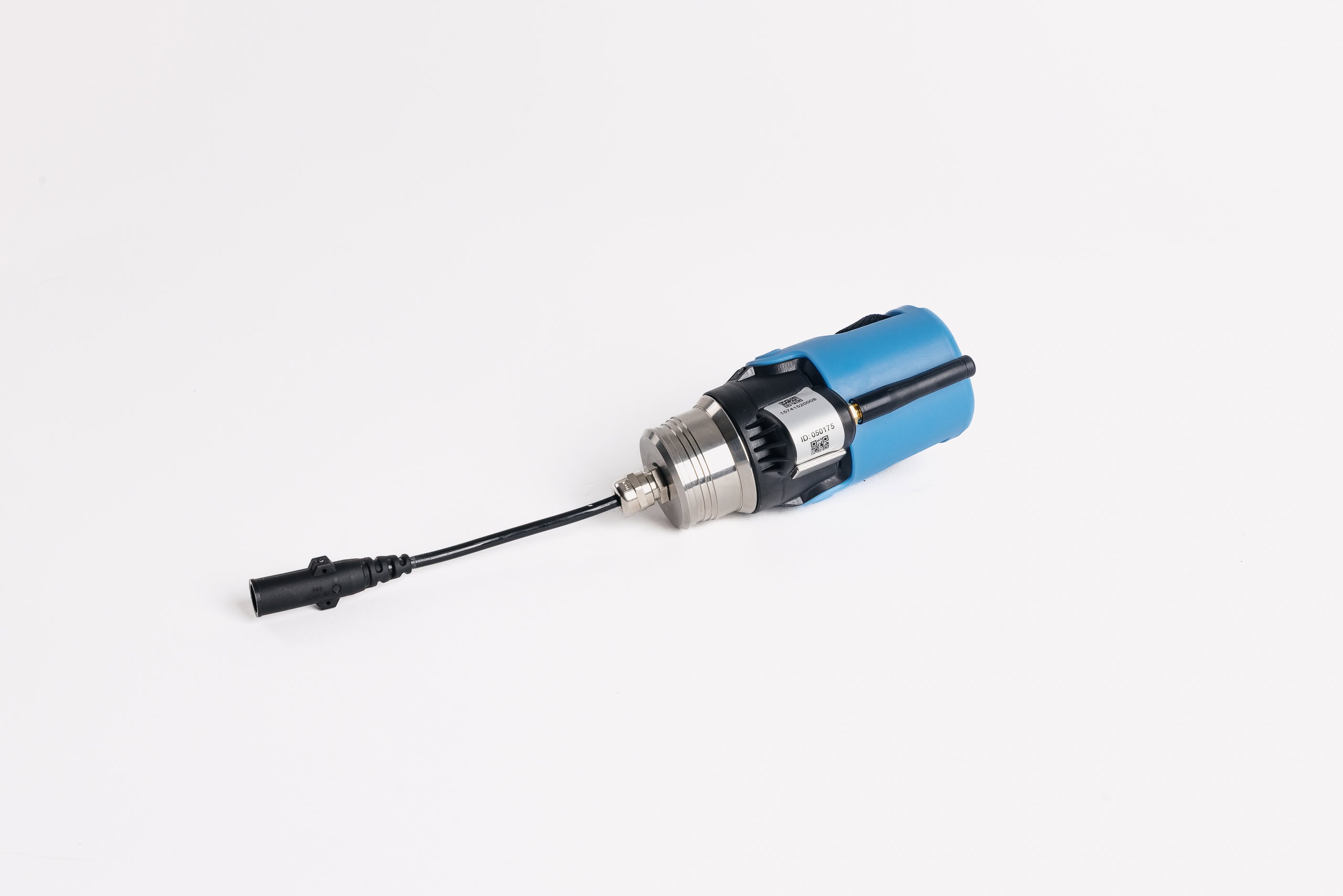

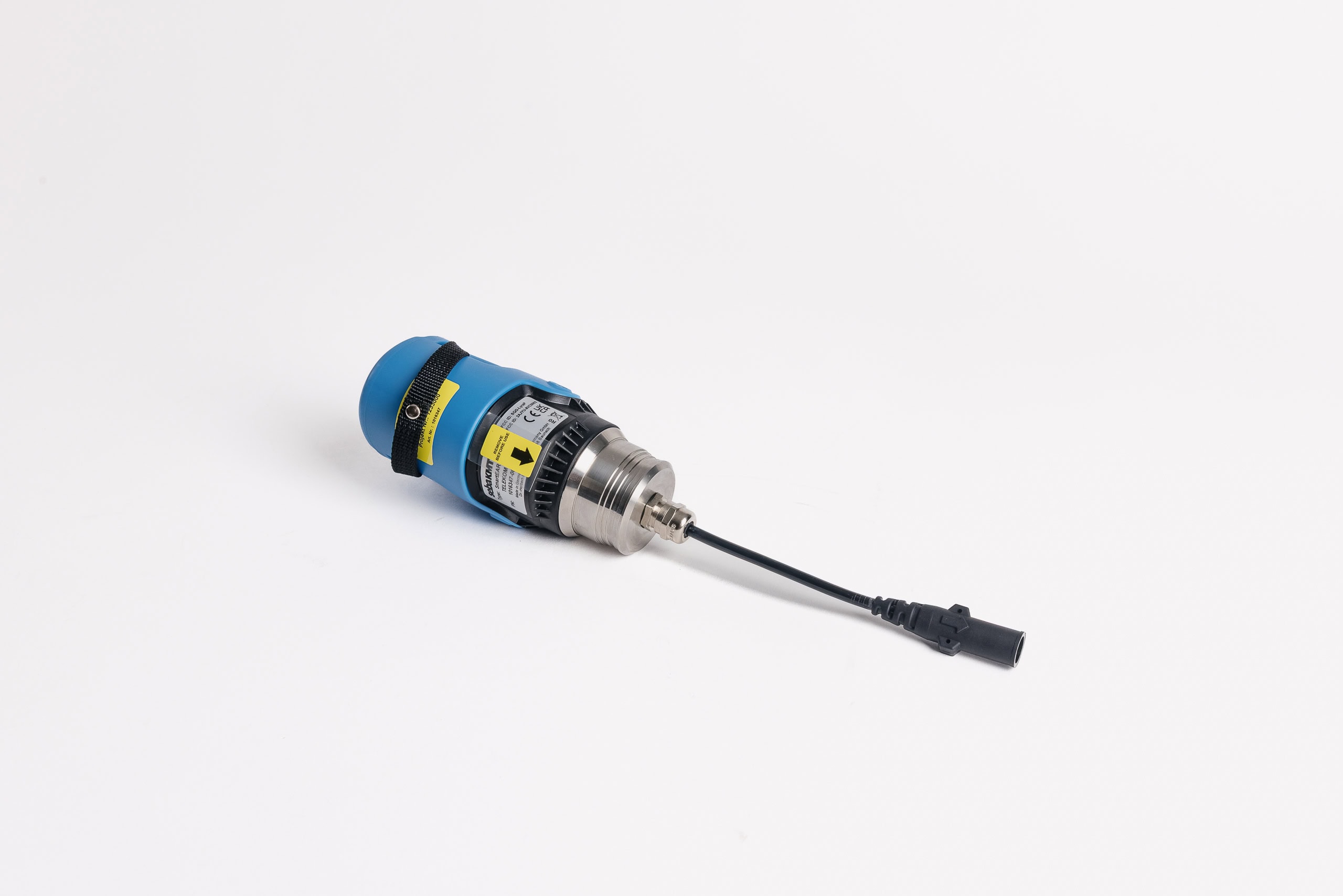

SmartEAR+ eH

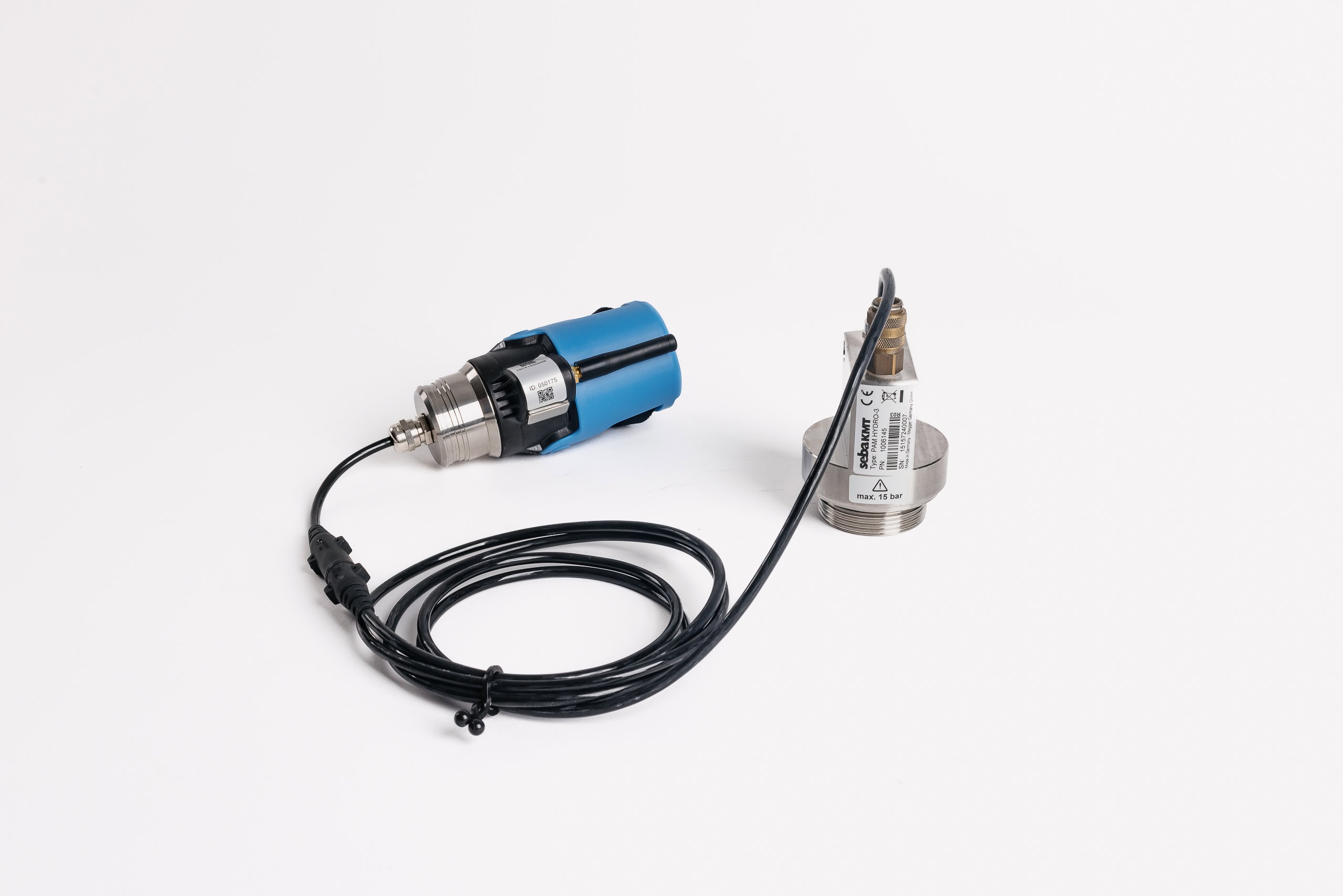

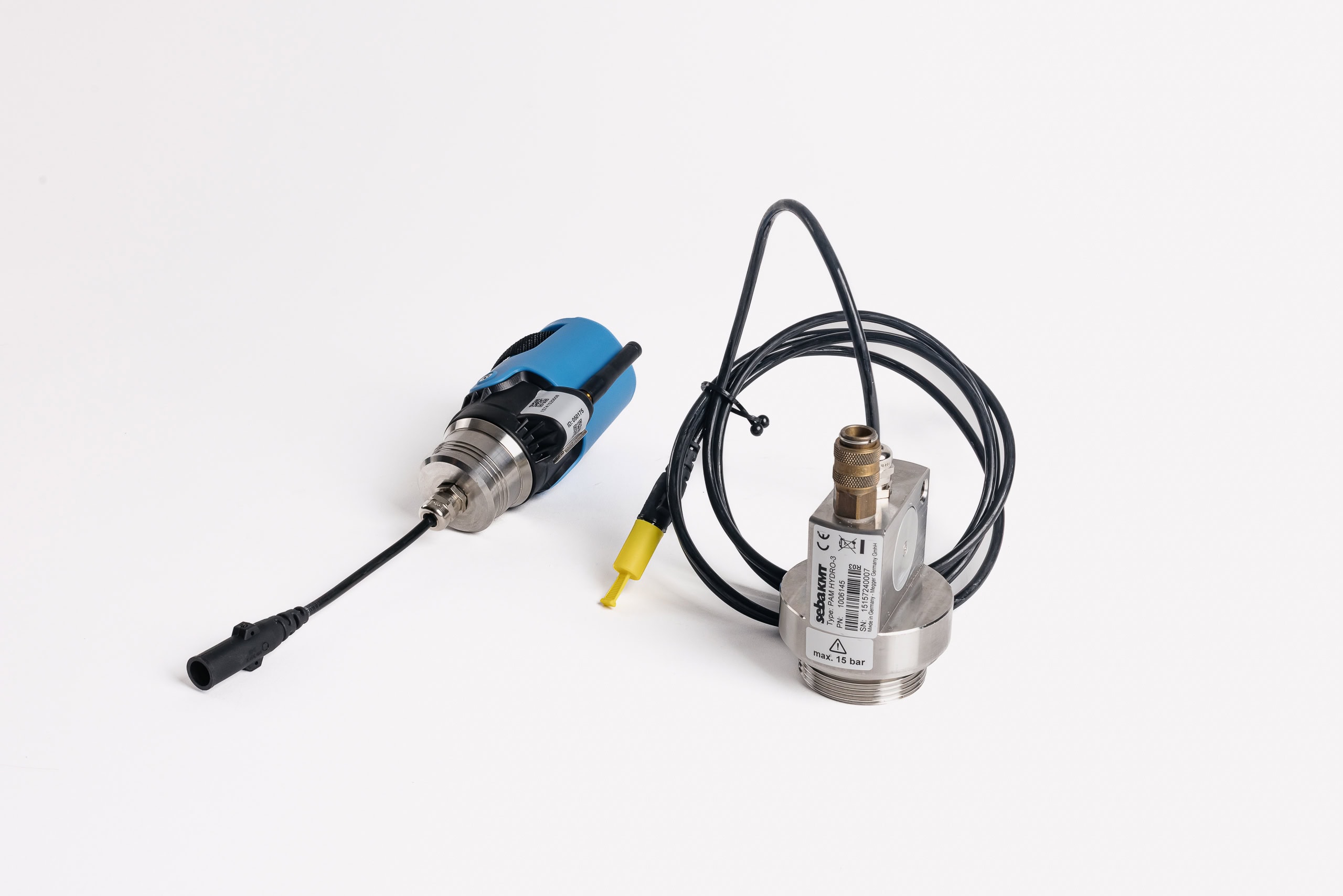

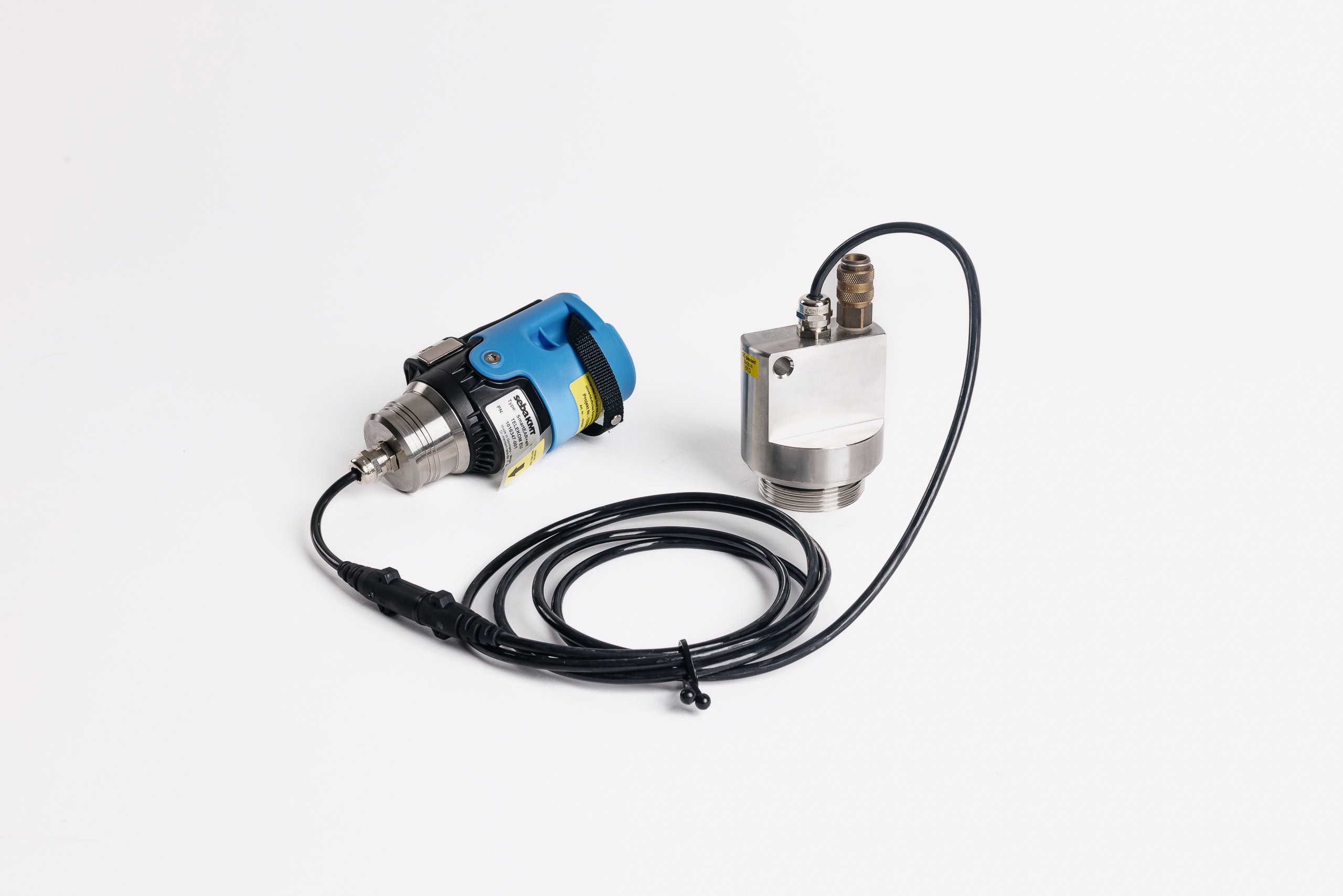

Der SmartEAR®+eH hat ganz konkret die Aufgabe sich mit Hydrofonen wie z.B. dem PAM Hydro-3 oder dem PAM Hydro-SL zu verbinden und deren Messdaten ebenso verlässlich wie einfach in die POSEYEDON® Cloud-Platform von SebaKMT® zu übertragen.
Einsatzbedingungen
-
Schutzklasse:
IP68 (3m/120h zertifiziert;)
-
Betriebstemperatur:
-20°C … +70°C
-
Lagertemperaturbereich:
-20°C … +70°C
Elektronik
-
Prozessor:
Ultra-low-power Arm Cortex 32 bit MCU
-
Anzeige:
Blaue LED
-
Ein / Aus:
Magnetschalter
-
Datenspeicher:
Ringspeicher nach FiFo-Prinzip (Messdatenspeicherung der letzten 7 Tage im Logger)
-
Sonstiges:
Bewegungssensor
Stromversorgung
-
Energieversorgung:
Lithium-Metall-Zelle 3.6 V / 13 Ah
-
Batterielebensdauer:
bis zu 9 Jahren*
-
Batteriewechsel:
Im Feld möglich**. Ohne Effekt auf IP68, wenn die Herstellervorgaben für den Batteriewechsel eingehalten werden
Messdatenerfassung
-
Standardmessprofil:
Nachtmessung zwischen 2 Uhr - 4 Uhr, alle 5min. Täglicher Upload.
-
Kundenspezifische Messung:
Frei konfigurierbare Mess- und Uploadzeiten.
Datenübertragung
-
Langstreckenfunk:
NB-IoT & LTE-M (Kombi-Modem)
-
Kurzstreckenfunk:
Bluetooth Low Energy
-
Übertragungsprotokoll:
MQTT
-
Verschlüsselung:
AES 128
Gehäuse
-
Höhe:
145 mm
-
Durchmesser:
60 mm (78 mm max. mit Zubehör)
-
Gewicht:
455 g
-
Material:
Edelstahl V2A, Kunststoff PP und PPS-GF
-
Montagemöglichkeiten:
Magnetring, Schlaufe
-
Diebstahlsicherung:
Edelstahlseil
Externer Sensor (Zubehör)
-
Akustikaufnahme:
PAM Hydro-SL, PAM Hydro-3
Zertifizierung
-
Trinkwasserzertifizierung:
Keine - (SmartEAR+ eH hat keinen Kontakt zum Medium)
Inbetriebnahme
-
SmartEAR-GO! App:
Android und iOS
-
Funktionalität:
Geführtes konfigurieren und verdrahten von externen Druck- und Durchflusssen soren, FW-Update, Funktions- /Empfangstest, Messtellen erzeugen, Auslesen-/ Programmieren, Installationsroutine, Batteriestatus, Logfiles auslesen, Echtzeit messung, unterstützt Druck- und Durchflussdaten.
Lieferumfang
-
SmartEAR+ eH, ohne SIM-Karte:
1016347
-
SmartEAR+ eH, Telekom EU:
1016347-001
-
SmartEAR+ eH, Telekom N-AM / S-AM / ASIA / AFRI:
1016347-005
-
SmartEAR+ eH, Telekom EU / AUS / JP:
1016347-210
-
SmartEAR+ eH, Telekom USA / CAN:
1016347-220
Optionales Zubehör und Ersatzteile
-
PAM Hydro-SL-3:
1003310
-
PAM Hydro-SL-10:
1005134
-
PAM Hydro-3:
1006145
Besonderheiten zusammengefasst
-
Kompatibel mit PAM Hydro-3 und PAM Hydro-SL
-
Upgrade-Lösung für EAR-Systeme
-
Echtzeitmessung vor Ort durch App
-
SIM-Karte mit 5-Jahre-POSEYEDON Paket
-
Batterielaufzeit 9 Jahre bei Standardprofil
-
Messprofile frei konfogurierbar
Hinweis**
Der Batteriewechsel muss in einer trockenen und sauberen Umgebung durchgeführt werden. Für Schäden, die durch einen nicht sachgemäßen Batteriewechsel entstehen, kann die Firma Megger Germany GmbH nicht haftbar gemacht werden.
Typische Anwendungen:
Leckageüberwachung/Leckdetektion an Kunstoffrohren im Wasserverteilnetz als auch an Fernwasserleitungen. Die Upgrade-Lösung für bestehende EAR (Early Alarm Recording) Systeme.
